Notação de seta tornou-se uma das notações menos reconhecidas em diagramas de relacionamento de entidade nos últimos anos. Vamos discutir seus elementos.
Entidade e relacionamentos

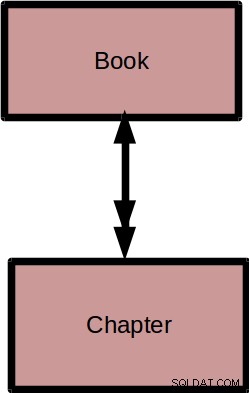

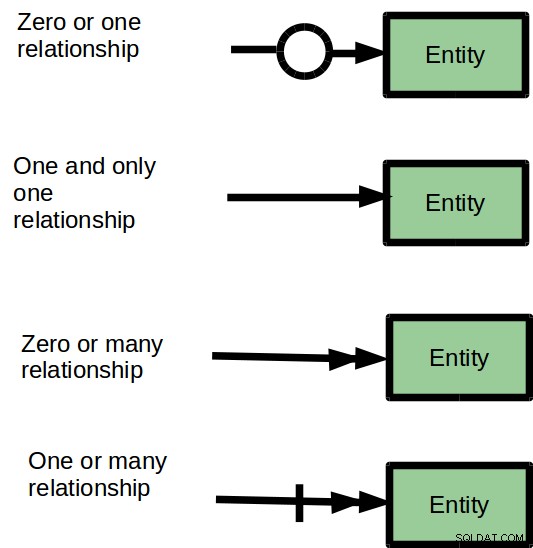

Como você pode ver abaixo, uma entidade é sempre representada por um retângulo, o que é comum à maioria das notações (não há distinção se é entidade dependente ou independente). As relações e a cardinalidade são representadas por várias combinações de setas, conforme apresenta o diagrama abaixo.
Não há uma maneira de representar atributos. Normalmente eles são representados da mesma forma que na notação IDEF1X ou UML.
